La qualité de l’usinage influence directement l’ajustement des éléments du moule, sa répétabilité et la qualité des pièces injectées.
Le passage du modèle numérique à un outil physique exige donc une maîtrise précise de l’enlèvement de matière, des tolérances et de l’état de surface.
Quels éléments d’un moule nécessitent un usinage précis ?
Les composants les plus exigeants sont notamment les empreintes, les noyaux, les tiroirs, les inserts et certaines surfaces de guidage.
Chacun remplit une fonction précise :
-
empreintes et noyaux – ils déterminent la géométrie extérieure et intérieure de la pièce moulée ;
-
tiroirs et inserts – ils permettent notamment de réaliser des contre-dépouilles ou de remplacer certaines zones de l’outil ;
-
éléments de guidage – ils assurent le positionnement correct des parties mobiles pendant l’ouverture et la fermeture du moule.
Les tolérances nécessaires dépendent toujours de la fonction de chaque composant. Certaines zones exigent une précision particulièrement élevée, tandis que d’autres peuvent accepter des tolérances plus larges.
Un mauvais ajustement au niveau du plan de joint peut notamment favoriser l’apparition de bavures, lorsque le plastique fondu pénètre dans un espace qui devrait rester fermé.
L’état de surface des empreintes joue également un rôle important. Il influence l’aspect de la pièce injectée et peut faciliter son démoulage.
Comment le matériau de l’outil influence-t-il la méthode d’usinage ?
Le choix du matériau dépend notamment du nombre de pièces à produire, du polymère injecté et des exigences de durée de vie du moule.
Les aciers destinés à l’outillage peuvent être livrés dans différents états de dureté. Certains aciers prétraités peuvent être usinés directement, tandis que des matériaux plus durs peuvent nécessiter des stratégies d’usinage spécifiques.
Les services CNC peuvent alors combiner plusieurs procédés.
| Matériau ou situation | Procédé possible | Utilisation |
|---|---|---|

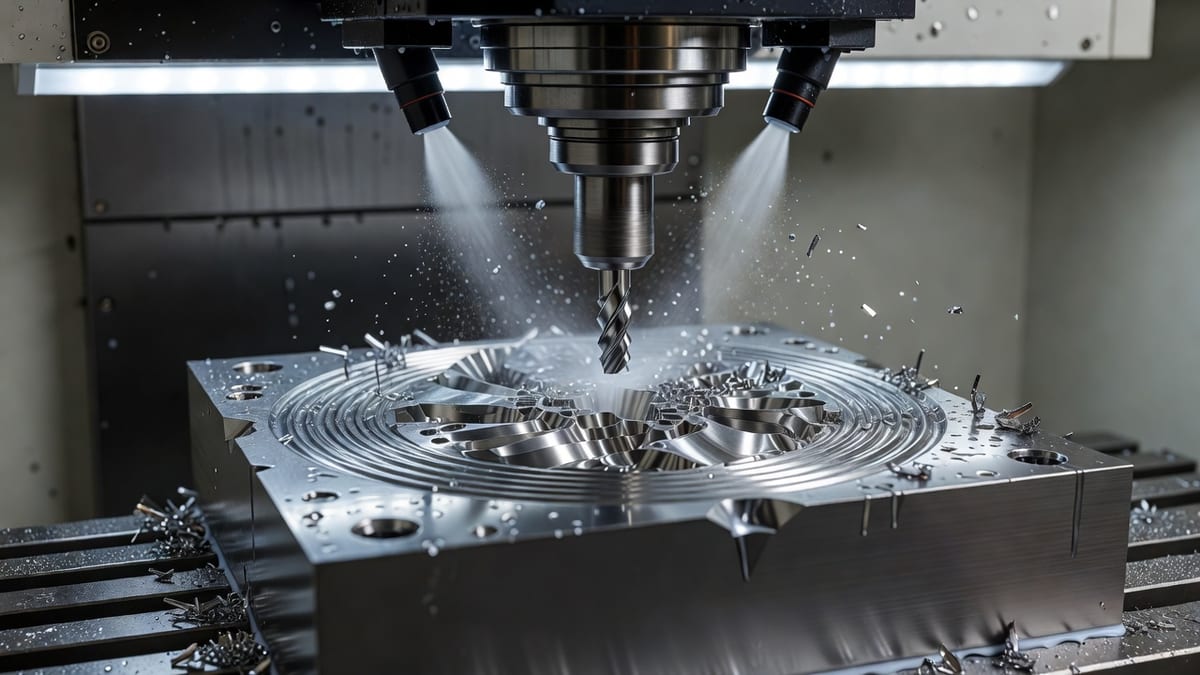

| Acier pour outillage | Fraisage CNC | Fabrication d’empreintes, d’inserts et de composants du moule. |
| Acier dur ou géométrie difficile d’accès | EDM ou usinage adapté | Réalisation de cavités profondes, détails fins ou formes difficiles à fraiser. |
| Aluminium | Usinage CNC rapide | Prototypes, composants et certains outillages selon les exigences du projet. |
| Cuivre ou graphite | Usinage d’électrodes | Préparation d’électrodes destinées notamment à l’électroérosion. |
L’EDM n’est donc pas simplement une solution réservée à un matériau donné. Elle complète l’usinage conventionnel lorsque la forme ou l’accessibilité de la zone rend cette technologie plus appropriée.
Quels procédés CNC Noex utilise-t-il ?
Noex dispose de son propre atelier d’outillage et d’un parc de machines destiné à la fabrication de moules et d’autres composants techniques.
L’entreprise utilise notamment :
-
des fraiseuses CNC ;
-
des tours CNC ;
-
des machines d’électroérosion ;
-
des machines d’électroérosion par fil ;
-
des rectifieuses ;
-
des équipements pour l’usinage du graphite ;
-
des systèmes de soudage laser ;
-
des équipements de mesure.
Les systèmes CAD/CAM/CAE permettent de relier la conception numérique aux opérations d’usinage.
Cette continuité facilite la préparation des trajectoires d’outil, la fabrication des composants et leur contrôle avant l’assemblage final du moule.
Comment la précision de l’usinage influence-t-elle la production par injection ?
Un moule précis permet de mieux maîtriser la répétabilité géométrique des pièces produites.
Les différents éléments doivent fonctionner ensemble : surfaces de joint, inserts, systèmes de guidage, canaux de refroidissement et composants mobiles.
Une imprécision dans une seule zone peut entraîner :
-
des bavures ;
-
des problèmes de démoulage ;
-
une usure accélérée ;
-
des différences dimensionnelles ;
-
une qualité de surface insuffisante.
La précision de l’usinage ne garantit pas à elle seule une production sans défaut. La conception du moule, le matériau injecté et les paramètres du procédé restent également essentiels.
Elle constitue néanmoins l’une des bases nécessaires à un fonctionnement stable de l’outil.
Pourquoi la qualité de l’usinage influence-t-elle la durée de vie du moule ?
Pendant la production, les composants du moule subissent des cycles répétés de pression, de température et de mouvement.
Un mauvais ajustement peut provoquer des charges locales excessives et accélérer l’usure de certaines surfaces.
À l’inverse, des composants correctement usinés et assemblés permettent de répartir les efforts conformément à la conception de l’outil.
La fabrication précise facilite également la maintenance. Un insert ou un composant interchangeable peut être reproduit selon la documentation numérique lorsque son remplacement devient nécessaire.
L’usinage CNC contribue ainsi à la précision initiale du moule, mais aussi à sa maintenance et à sa stabilité pendant la production en série.
La qualité d’une forme d’injection résulte finalement de plusieurs éléments complémentaires : conception, choix des matériaux, usinage, assemblage, contrôle dimensionnel et essais.
Des services CNC correctement intégrés au processus d’outillage permettent de transformer un modèle numérique en un outil capable de produire des pièces répétables sur de longues séries.
